ŁĄCZNIKI IZOLACJI

KOELNER KI-260N 10X260MM

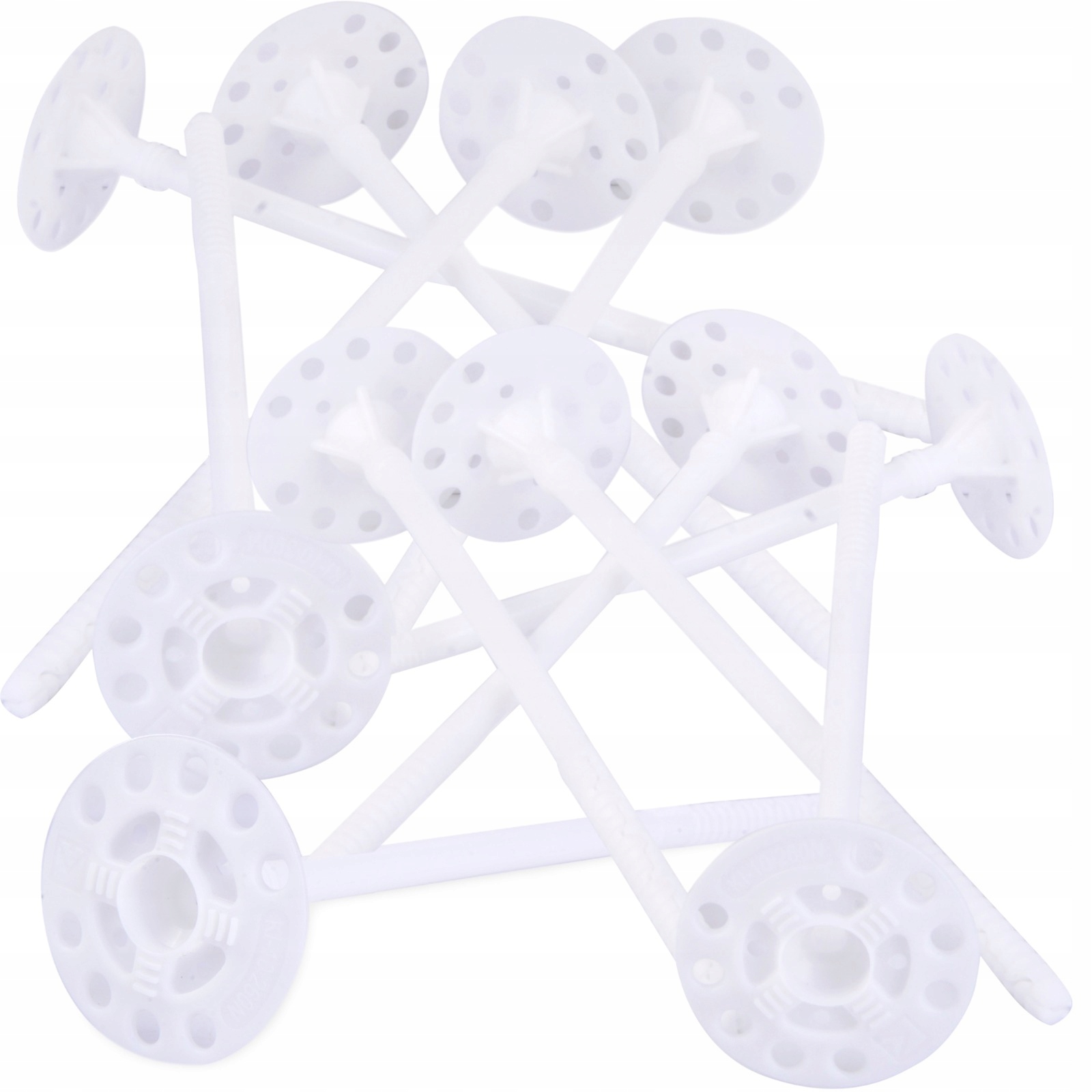

200SZT

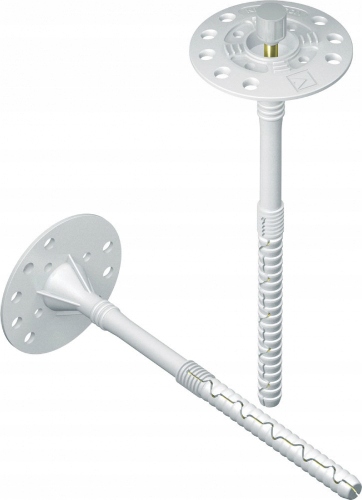

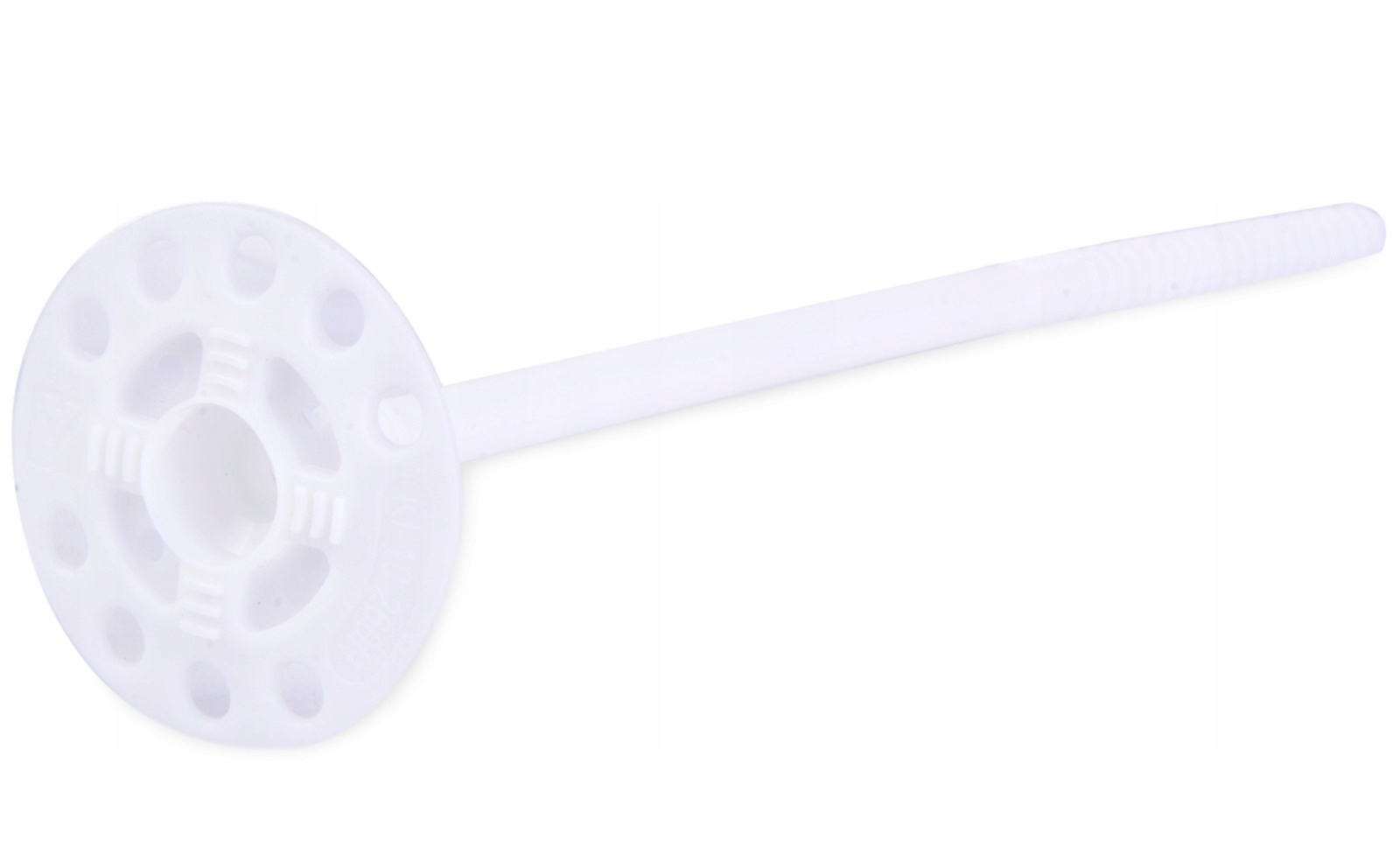

Kołek fasadowy wbijany z długą 60mm strefą rozporu dla uzyskania wysokich parametrów w cegle pełnej i perforowanej oraz w betonie lekkim i gazobetonie.

Cechy charakterystyczne:

• Łatwa instalacja i najlepsze właściwości w podłożach do lekkiej zabudowy.
• Produkt certyfikowany do stosowania w kategoriach podłoży B, C, D i E.
• Gwóźdź stalowy umożliwia łatwy i bezproblemowy montaż strefy rozporowej w podłożu.
• Redukcja punktowej przenikalności termicznej łącznika (0,003W/K) dzięki zastosowaniu tworzywowego obtrysku trzpienia stalowego z wysoko udaroodpornego nylonu.
• Wysoka sztywność talerza (0,6 kN/mm) zapewnia stabilność układu ociepleniowego przeciwdziałając drganiom wywołanym przez siły ssące wiatru.
• Możliwość instalacji z dodatkowym talerzem KWL dostępnym w średnicach 90, 110, 140mm.

Aplikacje:

• Systemy ociepleń elewacji(ETICS).
• Płyty styropianowe.
• Płyty z wełny mineralnej.
• Płyty z wełny drzewnej.
• Płyty poliuretanowe.
• Lekkie płyty termoizolacyjne.

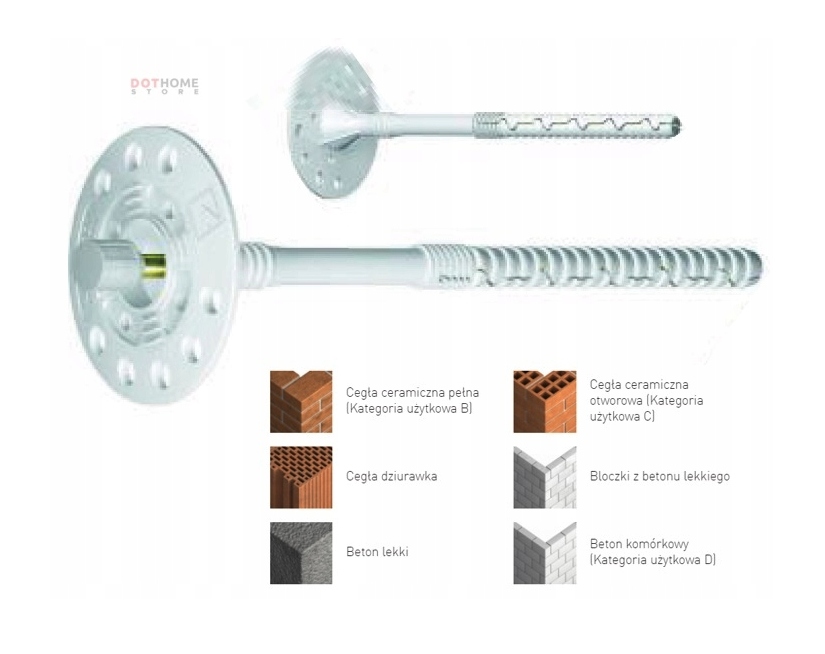

Materiał podłoża:

• Cegła ceramiczna pełna (Kat. użytkowa B).
• Cegła ceramiczna otworowa (Kategoria użytkowa C).
• Cegła dziurawka (Kat. użytkowa C).
• Bloczki z betonu lekkiego.
• Beton lekki.
• Beton komórkowy (Kategoria użytkowa D).

Instrukcja montażu:

1. Wywiercić otwór o odpowiedniej średnicy i głebokości.

2. Minimalna głębokość wiercenia dla prawidłowego zakotwienia kołka w certyfikowanych materiałach wynosi 60mm.

3. Uderzając lekko młotkiem dobić koszulkę kołka rozporowego do jej całkowitego zagłebienia się w termoizolacji (talerz kołka powinien być na jednym poziomie z termoizolacją).

4. Minimalna głębokość zakotwienia w certyfikowanych materiałach wynosi 60mm.

5. Wbić trzpień stalowy do całkowitego zakotwienia kołka i wyrównania z powierzchnią termoizolacji.

6. Dla zamocowania miękkiej termoizolacji oraz wełny lamelowej zaleca się stosowanie kołka z dodatkowym talerzem dociskowym KWL o średnicy 90, 110 lub 140mm.

7. Produkt może być stosowany w zakresie temperatur -35 do +80stopni.

Zalecenia montażowe : (Podłoże - B,C,D,E)

• Średnica otworu w podłożu: 10mm
• Min. głębokość otworu w podłożu: 70mm
• Minimalna głębokość osadzenia łącznika: 60mm
• Min. grubość podłoża: 100mm
• Min. rozstaw: 100mm
• Min. odległość od krawędzi: 100mm
• Średnica łącznika: 10mm

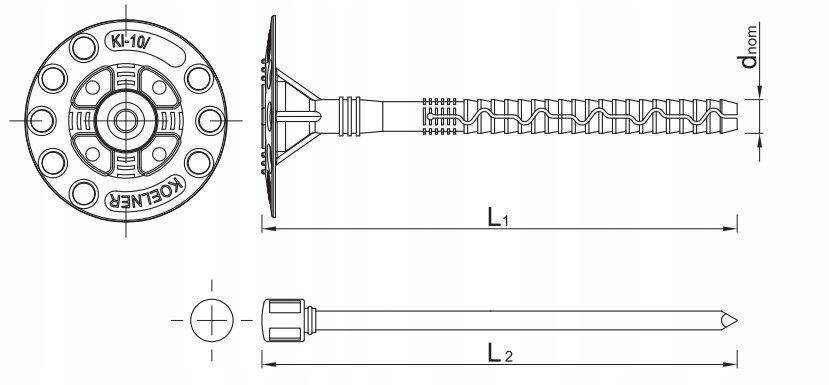

Parametry:

• Średnica łącznika (d): 10mm
• Długość łącznika (L): 260mm
• Średnica talerza (D): 60mm
• Zalecana grubość elementu mocowanego: 190mm
• Ilość w opakowaniu: 200szt
• Waga: 11,4kg
• Kod produktu: KI-260N
